Лучный пресс своими руками за пол-дня.

Сообщений 1 страница 14 из 14

1

"...подавляющее число боухантеров не имеют доступа к прессу и, как следствие, не настраивают свои луки. Единственно верный и гарантированный способ настроить лук (читай: добиться прямого полёта стрелы) - это путём прессования и наклона/смешения блоков." - (Александр Курашёв)

                                                          "Дорогой, тебе исключительно повезло,

                                                           я тебе помогу!" - (к/ф "Кавказская пленница или...")

Сейчас я расскажу, как устранить это небольшое недоразумение (отсутствие лучного пресса) буквально за пол-дня.

http://sd.uploads.ru/MKXzY.jpg
http://sd.uploads.ru/Sa7t6.jpg















Прессовать можно луки с АТА от 26 до 42 дюймов.

Также удобно искать "позвоночник"("пузо") стрелы.

http://s3.uploads.ru/49w7n.jpg

Необходимые материалы (если их у вас нет, знайте, все они продаются в магазинах стройматериалов):



Тонкостенная труба квадратного профиля 50/50мм - 71см

http://s8.uploads.ru/njDv8.jpg

Тонкостенная труба квадратного профиля 40/40мм - 170см
http://s7.uploads.ru/ORsqe.jpg

Нарежьте кусками (см): 25, 25, 20, 75 и 24.

По 25 и 20 - прямой срез, по 75 и 24 - один конец - под 45*

http://s8.uploads.ru/lW6Lq.jpg

Уголок 50/50мм - два куска по 10см

http://s8.uploads.ru/SXBLP.jpg

Полоса 40/4мм - 110см
http://sg.uploads.ru/yMVIC.jpg

Нарежьте кусками (см): 70, 8,5, 8,5, 10 и 10

Шпилька М12 - 87см

http://s9.uploads.ru/1Y4LZ.jpg

Гайка М12 - 5шт.

Шайба 12мм -2шт.

Болтик+гаечка+шайбочка 6мм по 6см длины - 6шт.

Болт+барашек 8мм - 2шт.

Кусок пластины 4мм примерно 5,5/10см

Уголок 30/30мм - примерно 80см

http://s8.uploads.ru/SzoHL.jpg


Кусочек трубочки внутр.диаметром 12-13мм длиной 5см

http://s7.uploads.ru/WHQcm.jpg

Четыре кусочка полосы 20/4/60мм

Кривошип от велосипеда
http://s3.uploads.ru/xVsCw.jpg





Приварите к большой трубе ножки
http://s3.uploads.ru/mP4hL.jpg
http://s3.uploads.ru/s9BvA.jpg





Просверлите в кусочках полосы по 8,5см по одному отверстию 8,5мм

и приварите к ножкам пяточки
http://sg.uploads.ru/gClmU.jpg

Приварите к большой трубе основание упора

http://sh.uploads.ru/UvpZi.jpg
http://s3.uploads.ru/s9BvA.jpg


Отрежьте от пластины квадрат 55/55мм и просверлите в его центре отверстие 12мм.

Совместите отверстия полученной детали и трубочки,

затем сварите их
http://sd.uploads.ru/rTVpq.jpg

Приварите полученную деталь к большой трубе

http://s7.uploads.ru/9n4P1.jpg

Приварите к малой трубе основание упора

http://s3.uploads.ru/U9Cu6.jpg
http://s5.uploads.ru/9U07R.jpg




Вырежьте из пластины квадрат 45/45мм и просверлите в его центре отверстие 13мм.

Накрутите на технологический болт М12 гайку, наденьте изготовленную шайбу,

и накрутите ещё гайку до соприкосновения гаек с шайбой.
http://s3.uploads.ru/wDVRt.jpg

(Изготовленную шайбу, не эту, эта - только иллюстрация)

Приварите гайки к шайбе.

Затем приварите полученную

деталь к малой трубе, совместив две из четырёх граней

http://s3.uploads.ru/Oha29.jpg
http://s7.uploads.ru/EJv0B.jpg


Приварите к малой трубе полосу 40мм длиной 70см со смещением

http://s5.uploads.ru/pInMk.jpg
http://sd.uploads.ru/cVfFO.jpg


Закруглите торец подвижной части для похождения в неподвижную
http://s3.uploads.ru/Tx1HS.jpg

Накрутите на шпильку М12 гайку на 10-11см

и приварите её к шпильке со стороны длинной части резьбы
http://s9.uploads.ru/1Y4LZ.jpg

Смажьте и наденьте на короткую часть шпильки шайбу 12мм.

Смажьте шпильку и вставьте в неподвижную часть пресса до выхода наружу через

трубочку.

Смажьте и наденьте на выступающий конец шпильки шайбу 12мм

http://s5.uploads.ru/gwaHI.jpg

Вварите в вырез кривошипа гайку М12

http://s9.uploads.ru/M7jWC.jpg
http://s3.uploads.ru/xVsCw.jpg


Накрутите кривошип на шпильку до упора, отпустите на 1/4 оборота и надёжно

законтрите от проворачивания контргайкой
http://sh.uploads.ru/FN0xj.jpg

Если вам нужна сверхнадёжность, увеличьте длину короткой резьбовой части

шпильки на 1см, поменяйте местами кривошип и контргайку. Затем приобретите

ещё одну гайку М12 и законтрите ей кривошип снаружи.

То-есть, законтрите кривошип с обеих сторон.
http://s8.uploads.ru/haijw.jpg



Соберите неподвижную и подвижную части на шпильке, вращая кривошип
http://s8.uploads.ru/ltv2Q.jpg

Изготовьте из уголков 50/50мм , 30/30мм и полосок 20/4/60мм упоры по

предложенным ниже эскизам, но с учётом особенностей вашего лука так, чтобы плечи вашего лука надежно улавливались упорами, а блоки проходили между ними.

Затем присверлите изготовленные упоры к их основаниям через прокладки из полосы длиной 10см болтиками 6мм.
http://s8.uploads.ru/SzoHL.jpg
http://sg.uploads.ru/nuBUb.jpg
http://s8.uploads.ru/lkLRr.jpg





Покрасьте, смажьте и закрепите ваш пресс через болты М8 барашками М8

http://s3.uploads.ru/7hrp0.jpg

Ваш пресс готов к работе

http://sd.uploads.ru/mDA2v.jpg

Смазывать шпильку и шайбы советую консистентной смазкой для автомобильных ШРУСов.

Если вы ранее не пользовались УШМ ("болгаркой"), смело берите её и режьте,

обязательно используя средства защиты глаз
http://s3.uploads.ru/t/Ab4d8.jpg

Если вы не умеете пользоваться сварочным аппаратом,

возьмите "Магарыч", нарезанный ранее "суповой набор" и обратитесь к знакомому сварщику.

Пресс делался "китайским способом" (по фотографии заводского пресса),

но по завету Михаила Калашникова ("Всё важное - просто, всё сложное - не нужно..."

Могу дополнить пояснениями и фотографиями, спрашивайте.

Чтобы (если не) увидеть все фотографии в посте, попробуйте несколько раз обновить страницу.

Отредактировано hr57 (2019-12-21 16:00:16)

+4

2

В целом все хорошо ) только не надо такие лютые упоры для плечей, на многих моделях будет сложно крутить сегменты и тд, потому как перекрывает большую часть блока. Ну и винт надо не шпильку метрическую, а шпильку с опорной резьбой. Но если пресс нужен для редкого обслуживания своих луков более чем хорошо )

0

3

ОлегычЪ, спасибо за рецензию!

Упоры, действительно, лютоваты. Делались, практически, на скорость из подручных материалов.
Вы точно заметили, что упоры могут подходить не подо все модели луков.
Именно поэтому предложил их только как начальный вариант-эскиз.

Смазанная метрическая шпилька вращается (обратите внимание) не в одной, а в двух гайках,
приваренных с разных сторон квадратной шайбы. Чёрта выдержит.

Предложил изготовить данный (подобный) пресс именно для своих луков
в целях экономии времени и денег.

Отредактировано hr57 (2019-12-21 16:03:25)

0

4

💪👍. Спасибо. Полезно. Если бы была возможность лайкнуть, то так бы и сделал,  но тут это возможно только после написания 10 сообщений.

0

5

https://forumupload.ru/uploads/001a/8c/05/24/t70555.jpg

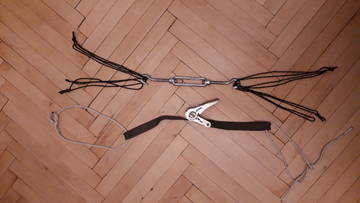

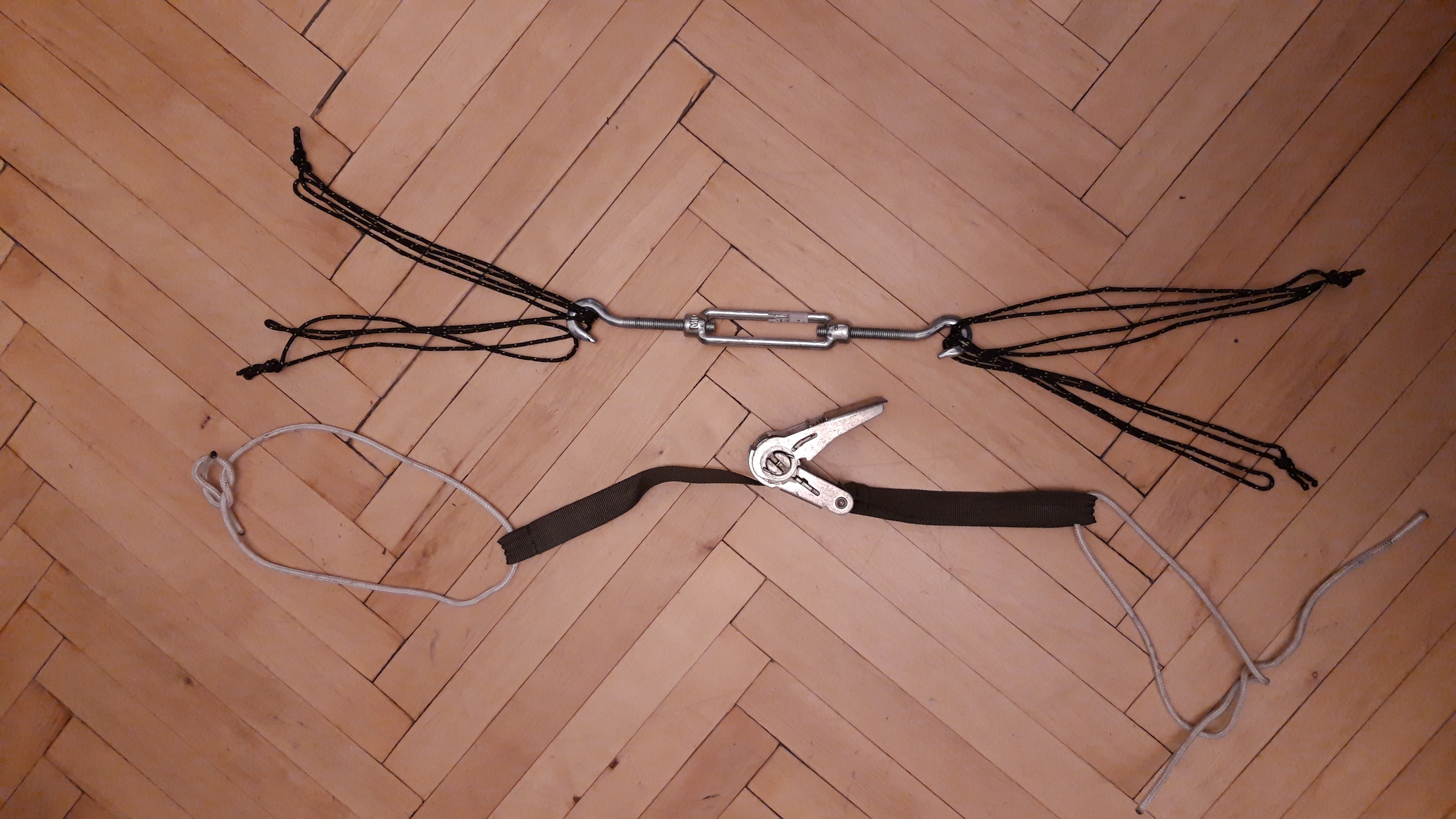

Меня выручают эти прессы за копейки. Можно в дорогу с собой брать. Тот, что снизу, надо выбирать с большими рычагами, легче будет стягивать. И брать с большими зубьями плюс поставить сильные пружинки, чтоб пластинки защелкивались надёжно. Я для страховки надеваю сразу два пресса (если вдруг сорвется один из них) и поочередно ими работаю.

Отредактировано Sanarcher (2020-01-11 21:45:27)

0

6

Sanarcher написал(а):

Я для страховки надеваю сразу два пресса (если вдруг сорвется один из них) и поочередно ими работаю.

Батенька, а вы знаете толк в извращениях ))))

Отредактировано ОлегычЪ (2020-01-30 21:12:10)

0

7

ОлегычЪ написал(а):

Батенька, а вы знаете толк в извращениях ))))

Это я сфоткал в тот день, когда не было никакого пресса. Ох, замахался тогда я стягивать преднатянутые плечи ПСЕ. Тот карабин на фото внизу не надежный был. Под конец затягивания стремно было.. И не такое придумаешь, когда нормальный пресс потерялся, и у меня под рукой ничегошеньки не было чтобы спасти лук. Слетела тетива при выстреле. Попала мокрая грязь на канавку блока под тетиву.

Отредактировано Sanarcher (2020-01-30 21:51:12)

0

8

hr57 написал(а):

ОлегычЪ, спасибо за рецензию!

Упоры, действительно, лютоваты. Делались, практически, на скорость из подручных материалов.
Вы точно заметили, что упоры могут подходить не подо все модели луков.
Именно поэтому предложил их только как начальный вариант-эскиз.

Смазанная метрическая шпилька вращается (обратите внимание) не в одной, а в двух гайках,
приваренных с разных сторон квадратной шайбы. Чёрта выдержит.

Предложил изготовить данный (подобный) пресс именно для своих луков
в целях экономии времени и денег.

Отредактировано hr57 (2019-12-21 16:03:25)

Спасибо за труд. тоже такой себе зафигачу

0

9

Юджин
Просто круто.👍👍👍
Кто за пол дня, а я за месяц би не сделал.

+1

10

По сути делов часа 2 ...край 3) все легко и просто) обязательно сделаю себе. Спасибо за подсказки!)

0

11

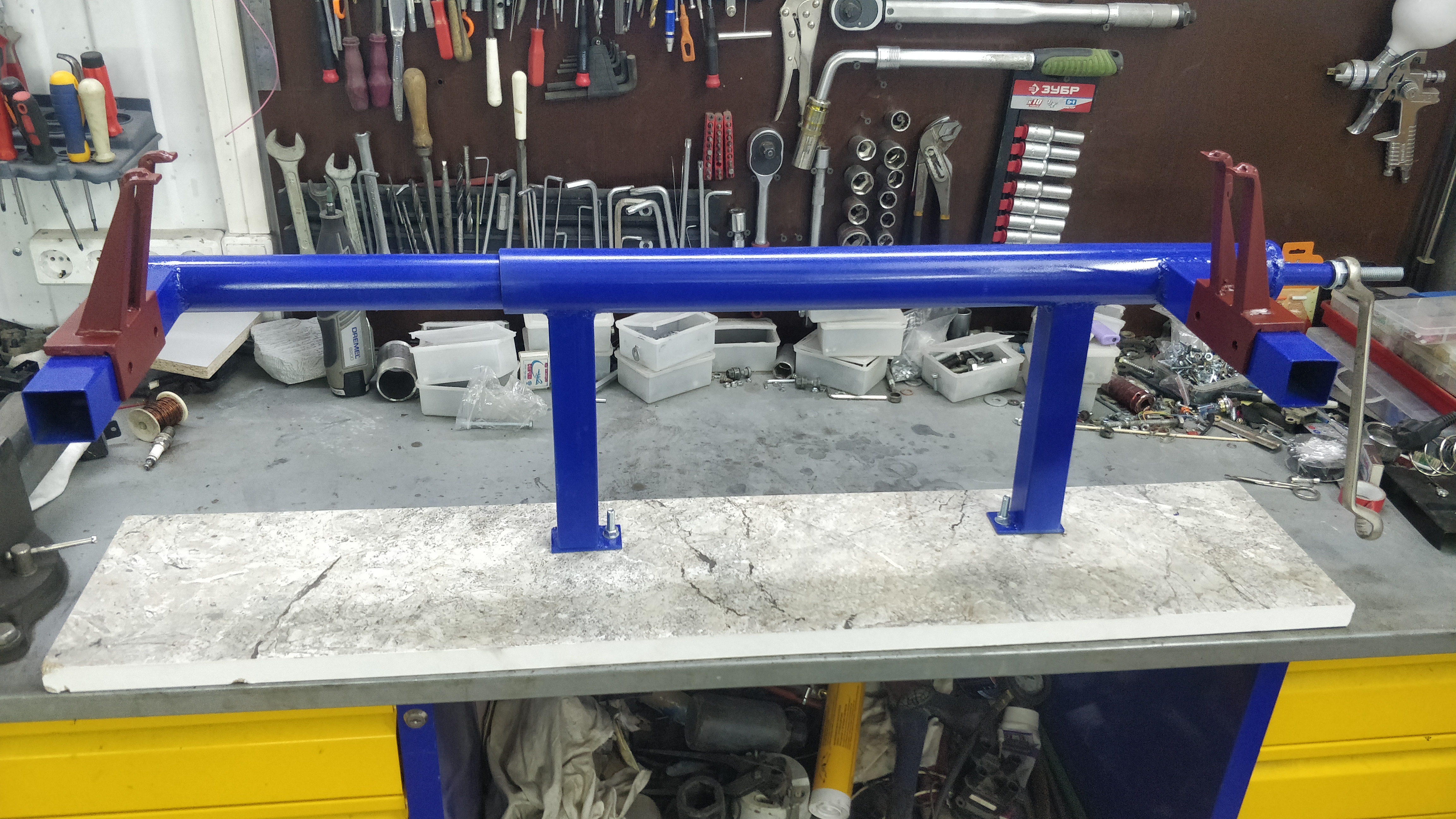

Спасибо за наводку) квадратной трубы не нашел дома...сделал из того что было) купил только шпильку с гайками)) работает с луками от 24-40" можно увеличить но не за чем)

0

12

https://forumupload.ru/uploads/001a/8c/05/586/t864100.jpg

+6

13

Осталось сделать лебёдку на концах трубы) как сделать уже перидумал ...со временем пока беда)

0

14

Александр_34 написал(а):

Осталось сделать лебёдку на концах трубы) как сделать уже перидумал ...со временем пока беда)

Так держать👍🏻👍🏻👍🏻
